在全球半导体产业中，光刻机无疑至关重要，长期被少数国家紧握手中，中国芯片产业曾因它而举步维艰。
不过，这既带来压力，也激发了中国创新的火花。如今，中国光刻机产业在困境中寻得突破契机。那么，中国光刻机究竟是如何发展，又能否重塑全球半导体产业竞争规则呢？
中国半导体的破局之路
全球半导体设备市场中，光刻机领域的竞争一直处在白热化阶段，尤其是技术长期被少数国家垄断，而中国芯片产业在这片领域中举步维艰，光刻机成了“阿喀琉斯之踵”。
不过，这样的压力虽然沉重，但也化作中国内部创新的动力，推动着中国加速打破这一技术壁垒。
可以说，中国在光刻技术核心环节的突破并非偶然。上海微电子装备（SMEE）在浸没式光刻机领域持续钻研，众多初创企业也在化合物半导体专用设备上精准发力，共同构建起从成熟制程到特色工艺的防线。
这背后，是中国对全球半导体供应链裂痕的敏锐洞察，旨在为芯片产业开辟新的生存与发展空间。
中国光刻机产业采取“两条腿走路”战略，务实且具前瞻性，在硅基先进制程上保持定力，持续投入研发；同时，将目光投向化合物半导体等新兴领域，以差异化竞争抢占高地。

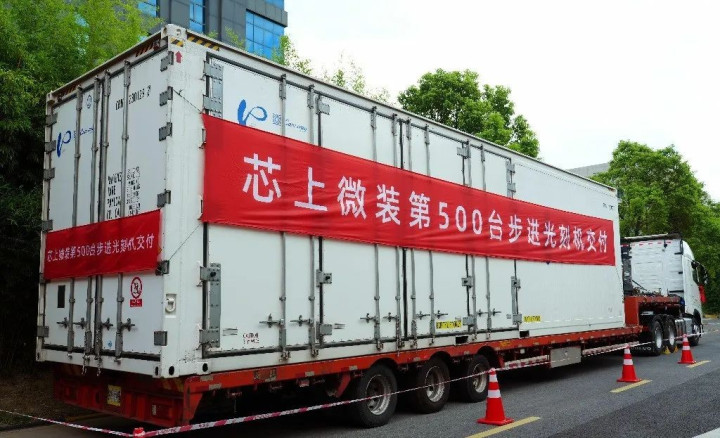

近期，上海芯上微装科技股份有限公司（AMIES）交付的AST6200型350nm步进光刻机就是最好的证明。
这款设备制程节点看似平常，却精准击中第三代半导体市场痛点。其套刻精度出色，兼容多种化合物半导体材料，满足5G基站、新能源汽车电控系统等芯片制造需求。
国产化率高达83%，核心零部件全链条“中国制造”，标志着中国在关键零部件自主可控上迈出坚实一步。
业内专家称此策略为“精准切入”。与ASML在EUV领域追求极致分辨率不同，中国企业满足成熟制程和特色工艺需求，构建商业护城河。
成熟制程芯片占全球需求七成以上，中国稳住这一基本盘，不仅提升供应链安全，更为冲击先进制程积累资金与技术数据，为长远发展筑牢根基。
大数据赋能与全球格局展望
在传统认知里，光刻机研发是光学、精密机械和材料学的复杂物理竞赛，但在中国光刻机产业加速发展中，大数据与人工智能成为新引擎，重塑研发范式。
中国研发团队借鉴ASML计算光刻技术，走出本土特色路径，通过部署高密度传感器网络，实时采集设备运行关键数据，构建高精度数字孪生模型。
以良率提升为例，国内某领军厂商引入大数据分析系统，关键工序良率大幅提升。
这种数据驱动的研发范式，缩短调试周期，降低成本，还建立起全球供应链风险预警机制，成为应对外部技术封锁的重要手段。
此外，软件系统自主可控也被提升到新高度，新款国产光刻机实现从底层驱动到工艺管理软件100%自研，即便外部系统断供，设备也能正常运转。
这种“软硬结合”的自主化，标志着中国光刻机产业从硬件制造向生态系统构建转变，为可持续发展提供保障。

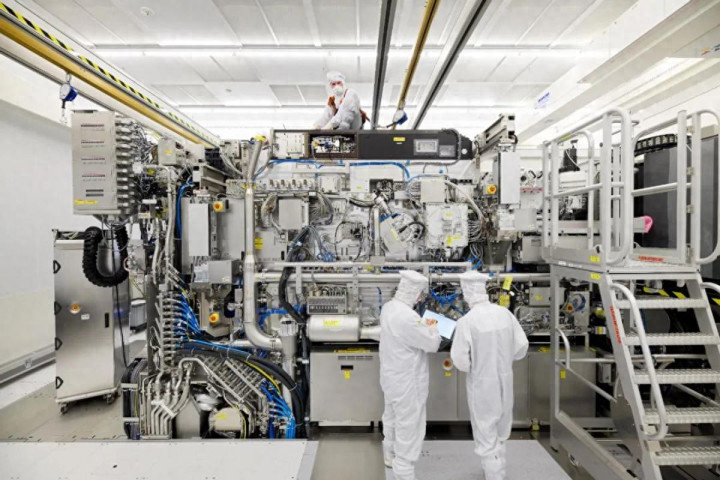

然而，与全球顶尖水平相比，中国光刻机产业仍有巨大技术鸿沟。全球光刻机市场呈一超多强格局，荷兰ASML凭借EUV技术垄断高端市场，日本尼康和佳能占据DUV和特色工艺领域一席之地。
中国在化合物半导体专用设备有局部优势，但在硅基先进制程光刻机领域，与ASML技术代差仍存。
但市场动态的变化也带来了机遇。
预计到2026年，全球光刻机市场规模将接近400亿美元，人工智能、物联网和汽车电子等领域爆发，对成熟制程芯片需求高涨，为中国企业提供广阔练兵场。上海微电子在封装光刻机领域的成绩，证明中国企业在细分市场有成为隐形冠军的潜力。
未来，随着更多企业崛起，中国有望在多个领域形成优势，逐步蚕食传统巨头市场份额。
光刻机突破不易，需基础科学沉淀、精密制造积累和巨额投入，但是，中国光刻机产业已跨过“从无到有”阶段，迈入“从有到优”关键时期。
这不仅是技术追赶可查配资实盘平台，更是全球半导体产业链话语权的长期博弈。
